| Betegnelse | Spændbøsning |
| Producent | Hoyer |
| Længde (mm) | 32 |
| Model | Type 01 |
| Indvendig diameter (mm) | 55 |
| Moment | 2658 Nm |
| Type | H11.2 |
| Udvendig diameter (mm) | 85 |

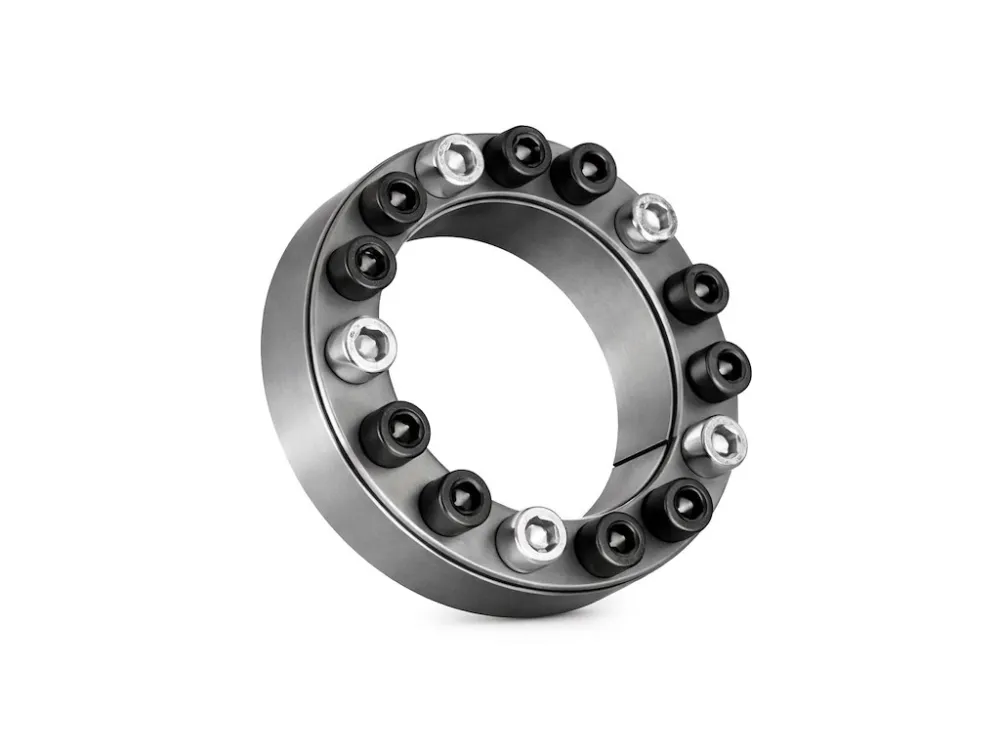

Spændelement type 01 til 55 mm aksel
Nøglefri aksel-nav-forbindelse med medium moment
Spændelement type 01 anvendes til friktionslåst fastspænding mellem 55 mm aksel og nav. Udførelsen er ikke selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor centreringen håndteres af den omgivende konstruktion. Type 01 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en kompakt og nøglefri forbindelse med medium moment.
- Type: type 01
- Udførelse: ikke selvcentrerende
- Akseldiameter: 55 mm
- Udvendig diameter: 85 mm
- Mål: l1 20 mm, l2 24 mm, l 32 mm
- Overført aksialkraft: 97 kN
- Overført moment: 2658 Nm
- Kontakttryk på aksel: 259 N/mm²
- Kontakttryk på nav: 168 N/mm²
- Skruer: 14 stk. M8x22
- Tilspændingsmoment: 35 Nm
- Anbefalet tolerance aksel: h8
- Anbefalet tolerance nav: H8
- Anvendelse: til aksel-nav-forbindelser med medium moment
Se relaterede løsninger: spændelementer og transmission.
Bemærk: Type 01 er ikke selvcentrerende, så korrekt centrering skal sikres i den samlede konstruktion.
